فلوسوئیچ چیست؟ راهنمای عملکرد، انواع و کاربرد در چیلر و تأسیسات
فلوسوئیچ یا کلید جریان، وسیله‌ای کنترلی و حفاظتی است که وجود یا نبود جریان سیال را در لوله یا کانال تشخیص می‌دهد. این تجهیز معمولاً به‌جای اندازه‌گیری دقیق دبی، بررسی می‌کند که جریان از حد تعیین‌شده بیشتر یا کمتر شده است و سپس یک فرمان الکتریکی برای کنترلر، پمپ، کمپرسور یا سامانه هشدار می‌فرستد.
فلوسوئیچ چگونه کار می‌کند؟
در بیشتر مدل‌ها، حرکت آب، هوا یا سیال باعث جابه‌جایی یک بخش حساس مانند پدال، تیغه، پیستون یا حسگر حرارتی می‌شود. هنگامی که جریان به نقطه تنظیم برسد، کنتاکت داخلی تغییر وضعیت می‌دهد. با کاهش یا قطع جریان نیز کنتاکت به حالت قبلی برمی‌گردد. تابلو کنترل از این سیگنال برای توقف یا راه‌اندازی تجهیزات و اعلام خطا استفاده می‌کند.
چرا فلوسوئیچ در چیلر اهمیت دارد؟
اواپراتور و کندانسور چیلر برای انتقال حرارت به گردش پایدار آب وابسته‌اند. اگر پمپ خاموش شود، مسیر مسدود باشد یا دبی به‌طور محسوسی افت کند، ادامه کار کمپرسور می‌تواند موجب یخ‌زدگی اواپراتور، افزایش فشار، کاهش راندمان و آسیب به قطعات شود. فلوسوئیچ با تشخیص این وضعیت، اجازه راه‌اندازی کمپرسور را نمی‌دهد یا فرمان توقف اضطراری صادر می‌کند.
- اطمینان از برقرار بودن گردش آب پیش از راه‌اندازی چیلر
- توقف دستگاه هنگام خرابی پمپ یا بسته‌شدن شیر
- کاهش خطر یخ‌زدگی مبدل حرارتی
- ارسال سیگنال خطا به تابلو برق یا سیستم مدیریت ساختمان
کاربردهای رایج فلوسوئیچ
فلوسوئیچ فقط به چیلر محدود نیست. در مدارهای موتورخانه، پمپ‌های سیرکولاتور، بویلر، هواساز، سیستم‌های آتش‌نشانی و اسپرینکلر، خطوط آب صنعتی، تجهیزات تصفیه و برخی دستگاه‌های پزشکی نیز از آن استفاده می‌شود. هدف اصلی در همه این موارد، تأیید جریان و جلوگیری از کارکرد تجهیزات در شرایط نامناسب است.
انواع فلوسوئیچ

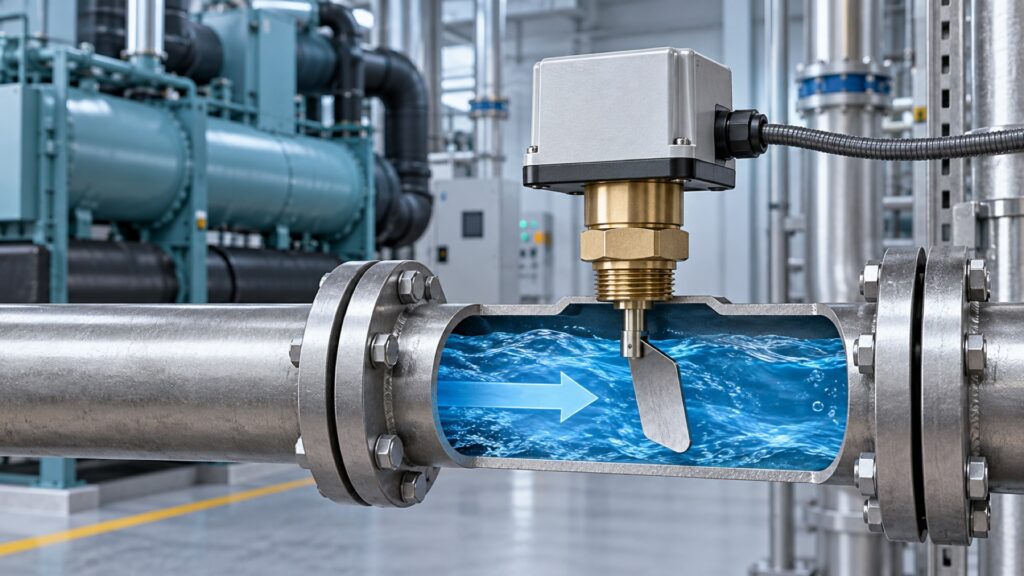

فلوسوئیچ پدالی یا تیغه‌ای
این مدل دارای یک پدال است که داخل لوله قرار می‌گیرد. نیروی جریان پدال را حرکت می‌دهد و میکروسوئیچ داخلی را فعال می‌کند. ساختار ساده، قیمت مناسب و کاربرد گسترده در مدار آب چیلر و موتورخانه از مزایای آن است. جهت نصب، طول پدال و وجود مسیر مستقیم پیش و پس از تجهیز بر عملکرد آن اثر می‌گذارد.
فلوسوئیچ پیستونی
در این نوع، جریان سیال پیستون را در برابر نیروی فنر جابه‌جا می‌کند. مدل پیستونی برای لوله‌های کوچک و تشخیص دبی‌های پایین مناسب است و معمولاً پاسخ‌گویی خوبی دارد.
فلوسوئیچ حرارتی
فلوسوئیچ حرارتی تغییر انتقال گرما را در اثر حرکت سیال بررسی می‌کند. این مدل قطعه متحرک ندارد، برای مایعات و گازها قابل استفاده است و در محیط‌هایی که رسوب یا استهلاک مکانیکی مسئله مهمی است کاربرد دارد.
فلوسوئیچ التراسونیک
برخی حسگرهای التراسونیک از بیرون لوله نصب می‌شوند و بدون تماس مستقیم با سیال، جریان را تشخیص می‌دهند. نصب غیرتهاجمی مزیت اصلی آنهاست، هرچند انتخاب و تنظیمشان باید با جنس لوله و شرایط فرایند هماهنگ باشد.
تفاوت فلوسوئیچ با فلومتر و پرشرسوئیچ
فلوسوئیچ معمولاً یک خروجی روشن یا خاموش برای عبور جریان از حد تنظیم‌شده ارائه می‌دهد. فلومتر مقدار دبی را به‌صورت عددی اندازه‌گیری می‌کند. پرشرسوئیچ نیز بر اساس فشار عمل می‌کند و وجود فشار لزوماً به معنای برقرار بودن جریان نیست. به همین دلیل این تجهیزات جایگزین کامل یکدیگر نیستند.
نکات انتخاب و نصب
- نوع سیال، دما و فشار کاری را با مشخصات تجهیز تطبیق دهید.
- قطر لوله و محدوده دبی مورد انتظار را مشخص کنید.
- نوع و ظرفیت کنتاکت الکتریکی را با مدار فرمان هماهنگ کنید.
- فلوسوئیچ را در جهت صحیح جریان و مطابق راهنمای سازنده نصب کنید.
- از نصب نزدیک زانو، شیر یا محل‌های دارای آشفتگی شدید جریان پرهیز کنید.
- پس از نصب، نقطه عملکرد و فرمان حفاظتی را آزمایش کنید.
نشانه‌های خرابی فلوسوئیچ
خاموش‌شدن بی‌دلیل چیلر، باقی‌ماندن خطای جریان با وجود روشن بودن پمپ، عمل‌نکردن حفاظت هنگام قطع آب و نوسان مکرر فرمان از نشانه‌های احتمالی خرابی یا تنظیم نادرست هستند. رسوب روی پدال، گیرکردن بخش متحرک، نصب در جهت نادرست و مشکل سیم‌کشی نیز می‌توانند رفتاری شبیه خرابی ایجاد کنند.
جمع‌بندی
فلوسوئیچ یک جزء کوچک اما مهم در ایمنی و پایداری سیستم‌های تأسیساتی است. این تجهیز با تأیید جریان مناسب، از کارکرد خشک پمپ، یخ‌زدگی مبدل و آسیب به چیلر جلوگیری می‌کند. انتخاب مدل متناسب با سیال و دبی، نصب صحیح و آزمایش دوره‌ای مدار فرمان، نقش مستقیمی در عملکرد قابل‌اعتماد آن دارد.
